[회로이론] 키르히호프의 법칙 (KCL과 KVL)

1. Kirchhoff의 전류법칙 (KCL)

어떤 노드에 들어가는 (노드에서 나가는) 전류의 대수적 합 (부호를 고려한 합) 은 0이다.

어떤 노드에 들어가는 전류의 합과, 나가는 전류의 합은 같다.



들어오는 전류를 +, 나가는 전류를 -라고 했을 때





단, 서로 다른 크기의 전류원의 직렬 연결에서

KCL은 성립하지 않으므로

이런 회로는 해석에서 제외한다.











2. Kirchhoff의 전압법칙 (KVL)

어떤 폐경로 ( closed path, loop ) 를 한방향으로 일주하면서 취한

전압 강하 (상승) 의 대수적 합은 0이다.



어떤 폐경로를 한방향으로 일주하면서 취한

전압강하와 전압상승의 합은 같다.



전압 강하를 +, 전압 상승을 -로 보았을 때





단, 서로 다른 크기의 전압원의 병렬 연결에서

KVL은 성립하지 않으므로

이런 회로는 해석에서 제외한다.

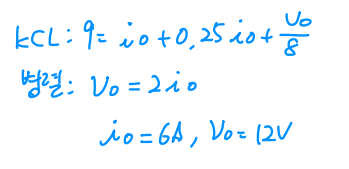

3. 예제 1





4. 예제 2
