[회로이론] 쇼트(short)와 오픈(open)

0. 이상적 도선

이상적 도선에서 저항은 없다.

R = 0





1. Short Circuit

R = 0 ( V = 0 )



short (단락) 시켜라

= 이상적인 도선으로 연결해라



2. Open Circuit

R = 무한대 ( i = 0 )



오픈 (open) 해라

= 도선을 끊어라







3. 참고

단, 이상적 전압원과 short circuit,

이상적 전류원과 open circuit의 연결은 해석 제외한다.



3-1) 이상적 전압원과 short circuit의 경우:

이상적 전압원과 short circuit에서

이상적 전압원과 같은 전압이 걸리는지

0V가 걸리는지 해석할 수 없다.







3-2) 이상적 전류원과 open circuit의 경우:

키르히호프 법칙이 성립하지 않아서

해석이 불가능하다.

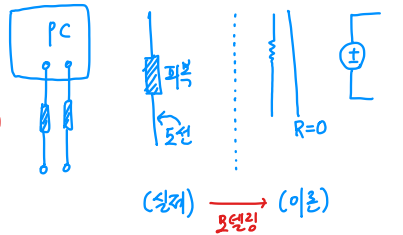

4. 모델링

실제를 이론적으로 표현하는 것을 모델링이라고 한다.

이상적인 도선은 저항이 없다.

실제로는 이를 이상적인 도선으로 나타내거나

저항을 가진 도선으로 표현한다.
